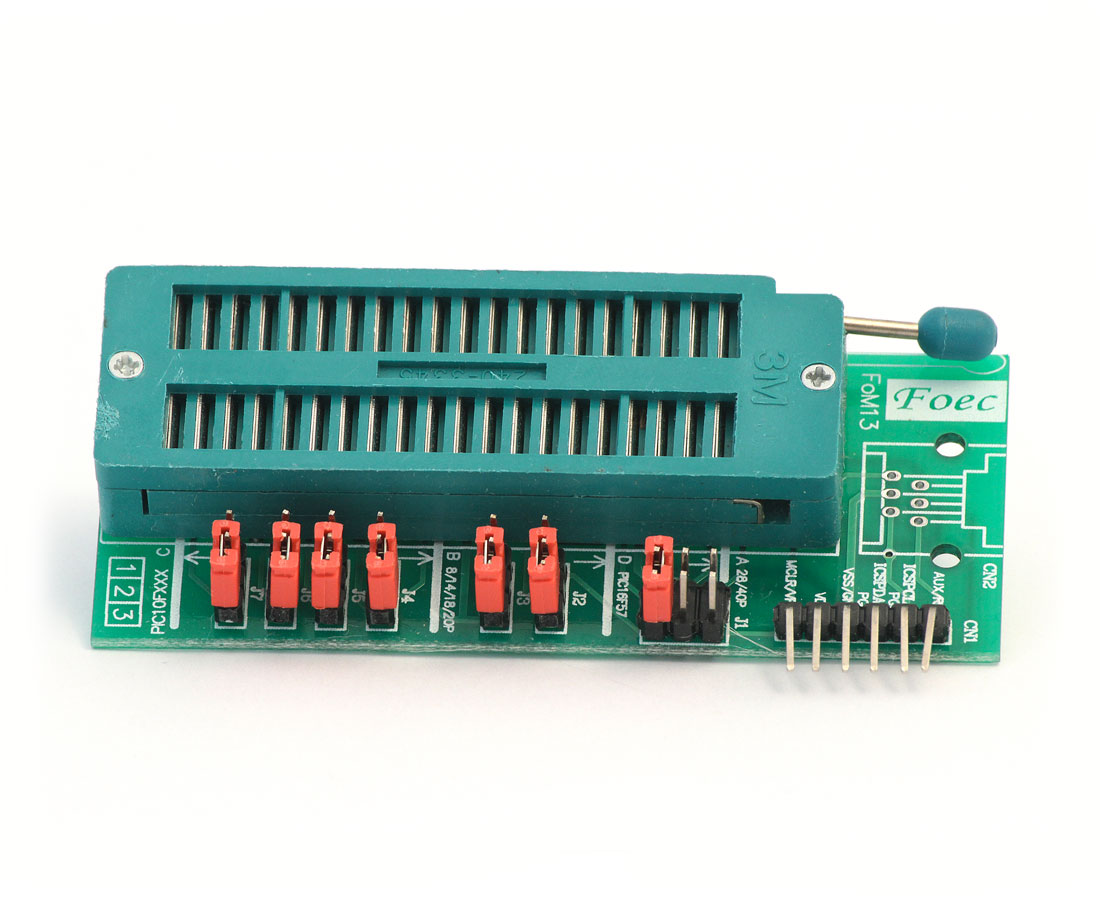

Kit di programmazione universale: Adattatore di programmazione PIC ICD2 Kit 2 Kit3 e Sedile per programmatori FZ0508
Istruzioni per l’uso:
Per installare il microcontrollore, posizionare il microcontrollore a 28-pin o 40-pin sulla sinistra a 28/40P (A). Assicurarsi di collegare il flag line con un ponticello nella posizione A. Per allineare il microcontrollore a 8, 14, 18 o 20-pin sulla sinistra a 8P/14P/18P/20P, è necessario collegare il flag line B con un ponticello nella posizione B.
Per le operazioni di programmazione, collegare il cristallo o il blocco a 6 pin di ICD2, KIT2, KIT3.
Nota: non è possibile utilizzare un sedile di programmazione separato per programmare il chip tramite le funzioni di programmazione.
Il sedile supporta la programmazione dei seguenti microcontrollori:
-Dispositivi della serie PIC16/18XX a 40 pin, escluso il 16F59
-Dispositivi della serie PIC16/18XX a 28 pin, escluso il 16F57
-Dispositivi della serie PIC16/18XX a 18 pin
-Dispositivi della famiglia PIC a 8 pin/14 pin/20 pin, escluso il 10FXX
